تسرب مجاري الهواء: حدّد نطاق الاختبار قبل إغلاق السقف

يوسّع شرح ⁦SMACNA⁩ لاختبار تسرب هواء المنظومة النطاق من مجاري الهواء إلى الملحقات والمعدات المركّبة، ومنها أبواب الوصول والوحدات الطرفية ووحدات مناولة الهواء. الفرق هو بين اختبار أعمال الصاج واختبار مسار هواء مجمّع. [1]

توصي أولبريش بأن يكون تحديد هذه الحدود قراراً في التصميم والشراء. في مشروع تجاري بإيران، اطلب من مصمم الأنظمة الميكانيكية ومركّب المجاري ومورّد المعدات واختصاصي التشغيل التجريبي تحديد ما يدخل في كل اختبار، وما يُعزل مؤقتاً، وما سيُتحقق منه لاحقاً على مخطط مشترك. وأبقِ جهة القبول نيابة عن المالك واضحة.

ابدأ بمسار ذي تبعات مهمة: مجرى رأسي ستتعذر إتاحته، أو خط طويل خارج الحيز المكيّف، أو ترتيب متكرر في الطوابق. اختر تركيباً أولياً ممثلاً للعمل بوصلاته الفعلية. لا تكتفِ بأسهل جزء مستقيم ثم تعتبره ممثلاً دون توضيح الأعمال والمعدات المستبعدة منه.

حدّد ثلاثة مخرجات منفصلة: أدلة التسرب أثناء الإنشاء، وأدلة نطاق التسرب في المنظومة المكتملة، وقبول تدفق الهواء أثناء التشغيل. قد يُنجز المقاول أحدها قبل البقية. استخدم حالات صريحة بدلاً من خانة واحدة بعنوان «اكتملت أعمال التكييف والتهوية». تتناول هذه المذكرة التوزيع المعتاد لهواء المباني، وليست إجراء تصميم أو اختبار لأنظمة التحكم بالدخان أو طرد المواد الخطرة أو الأنظمة السريرية المتخصصة.

تُسند إرشادات ⁦ASHRAE⁩ لتصميم المجاري لعام ٢٠٢٥ تحديد التسرب المسموح للمنظومة إلى المصمم عند حالة تشغيل مرجعية. وتفصل اختبارات الضغط أثناء الإنشاء عن اختبارات المنظومة العاملة؛ المعيار ٢١٥ يقدّم طريقة، لا معايير قبول. [2]

اطلب لكل نطاق طريقة الاختبار وإصدارها، واتجاه الضغط وقيمته، ووحدات القياس، والتسرب المسموح، والمكونات المشمولة، ومدى الاختبار، وصاحب صلاحية القبول. ليحسم المهندس تعارض بنود المواصفات قبل المناقصة أو الاختبار. سجّل أساس أخذ العينات والإجراء عند فشل عينة؛ لا تضع هذه المقالة نسبة أو ضغطاً أو حداً عاماً للتسرب.

تجمع حاسبة التسرب لدى ⁦SMACNA⁩ مقاطع مجارٍ مختلفة الأحجام والأشكال لتقدير إجمالي التسرب المسموح وفق طريقتها لاختبار المجاري. وهي مخصصة للاختبارات ذات المواصفات المحددة بصورة صحيحة، لا لتقرير متطلبات المشروع. [3]

نصيحتنا التنفيذية هي إرفاق حساب المساحة وجدول المكونات بورقة الاختبار. فئة التسرب، والتدفق المقاس، والنسبة من تدفق المنظومة بيانات مختلفة وليست تسميات متبادلة. اطلب من الاختصاصي إظهار التحويل المناسب ووحداته وأساس الضغط. احتفظ بحساب معتمد يعمل دون اتصال، حتى لا يؤدي انقطاع اتصال الموقع أو تعذر استخدام التطبيق إلى تغيير قاعدة القبول.

قبل الشراء، اطلب من المورّدين أدلة تسرب تنطبق على المعدات المختارة وتكوينها المقترح. وزّع مسؤولية وصلات المجرى بالمعدات، وأبواب الوصول، والوصلات المرنة، وتركيب الأطراف اللاحق. بيّن العناصر المستبعدة على المخطط. إذا استثنى الاختبار مكوّناً، فحدّد له متطلب أدلة منفصلاً ومراجعاً مسؤولاً بدلاً من ترك فجوة بلا صاحب.

اطلب من فريق التركيب اقتراح فواصل أقسام الاختبار، والإغلاقات المؤقتة، ووصلات الأجهزة، والوصول الآمن قبل أن يحجب العزل والسقف إمكانية الوصول. اشترط مراجعة مختصة للإغلاقات المؤقتة وحدود الضغط وعزل المعدات وضوابط منطقة العمل. لا تحوّل مروحة المبنى العاملة إلى جهاز اختبار مرتجل، ولا تعدّل وسيلة أمان للحصول على قراءة مرضية.

في التوريد للمشروعات الإيرانية، تحقّق من التوافر الفعلي للأجهزة المناسبة وخدمات المعايرة ومواد الإحكام وفنيي الاختبار المهرة. اسأل كيف ستُدار الأتربة وحالة السطح ودرجة الحرارة ومتطلبات التصلب وفق تعليمات المنتج المختار. ضمّن في سعر الحزمة التحضير والشهود والتشخيص والإصلاح وإعادة الاختبار. هذه تحققات خاصة بالمشروع، لا افتراضات عن العرض أو التكلفة في البلد كله.

استخدم تجربة التركيب الأولى لحسم طريقة الوصل وتسلسل الاختبار قبل تكرار العمل. أشرك الطاقم المقصود ووصلة ذات أهمية، واحتفظ بالصور والقياسات، ثم راجع قابلية تنفيذ التسلسل المخطط. أبقِ موافقات الحريق والدعامات والتقييد الزلزالي والنظافة والعزل منفصلة؛ قبول التسرب لا يُسقط تلك الالتزامات.

قبل توقيع الشاهد، طابق النطاق المعلّم مع العمل المركّب بجولة ميدانية. حدّد كل إغلاق مؤقت وفرع مفتوح وباب وصول وعنصر مشمول. سجّل مراجعة الرسم والحالة الفعلية للمخمدات والتحكم. ليشرح اختصاصي الاختبار كيف يُفحص تسرب الوصلات المؤقتة وكيف يُتعامل معه وفق الطريقة المختارة.

احتفظ بهويات الأجهزة وحالة معايرتها ونطاق قياسها والقراءات الخام وظروف الاختبار والحساب والقيود المعلنة مع التقرير. اطلب من الاختصاصي معالجة عدم يقين القياس وقاعدة القرار للنتيجة الحدّية قبل الاختبار. إذا تعذر بلوغ الحالة المتفق عليها، فصنّف الاختبار غير مكتمل أو غير صالح بحسب الحال؛ لا تخفّض الضغط بعد رؤية الفشل ثم تعيد استخدام الحد الأصلي.

عند الفشل، علّق قبول النطاق المتأثر ريثما يحقق الفريق. ميّز بين عيب التركيب، وعدم ملاءمة مكوّن، ومشكلة إعداد الاختبار، وغموض المواصفات. أسند التصحيح إلى صاحبه الفعلي. لا تأمر بإحكام عشوائي للأجزاء المتحركة أو فتحات التصريف أو التجميعات المعتمدة؛ احصل على مراجعة المصمم المسؤول والمصنّع للمعالجة المقترحة.

احتفظ بالفشل الأول والتشخيص والإصلاح المعتمد ونتيجة الإعادة معاً. سجّل القسم الذي أُعيد اختباره فعلاً. قبل العزل أو إغلاق السقف، طابق الأجزاء المقبولة والفاشلة والمستثناة وغير المختبرة على المخطط. اسمح باستمرار العمل ضمن النطاق المحدد الذي أقرّه فريق المشروع فقط، وحدّد الوصلات أو التعديلات اللاحقة التي تستوجب تحققاً جديداً.

يغطي الإصدار الساري لعام ٢٠٢٤ من دليل ⁦CIBSE A⁩ للتشغيل التجريبي بدء التشغيل والاختبار الوظيفي وضبط أنظمة توزيع الهواء. ويضع محتواه العام اختبار التسرب إلى جانب اختبار أداء المنظومة وعرضه وقبوله، لا بديلاً عنها. [4]

بعد الاكتمال، اطلب من فريق التشغيل التجريبي التحقق من التدفقات المحددة عند الأطراف وعلاقات الضغط ذات الصلة في أوضاع التشغيل المتفق عليها. سجّل إعدادات المروحة والتحكم وحالة المرشح والقيود المفتوحة. إذا اقتُرحت زيادة سرعة المروحة لتعويض نقص، فاطلب مراجعة هندسية للسبب وتبعات التشغيل، بدلاً من اعتبار التعديل دليلاً على إغلاق مشكلة التسرب.

في ترتيبات الحجم المتغير، اتفق على حالات التشغيل التي ستُعرض وكيفية إلغاء أوامر التجاوز الاختبارية بعدها. تحقّق من إزالة الأغطية ووصلات الاختبار المؤقتة أو إنهائها بصورة دائمة حسب التصميم، ومن قابلية استخدام أبواب الوصول ومطابقة الوصلات النهائية للتكوين المعتمد. سلّم الإعدادات النهائية للمشغّل، وبيّن العمل الموسمي المؤجل مع مسؤوله والفترة المحددة لتنفيذه.

في تأهيل مبنى مشغول، خطط للتوقفات وحماية المستخدمين واستعادة الخدمة قبل اختيار طريقة التشخيص. اسأل إن كان الوصول المتاح وظروف التشغيل يدعمان الاستنتاج المطلوب. إن لم يمكن، فأبلغ عن القيد واحصل على بديل تمت مراجعته؛ لا تحوّل فقداً مستنتجاً من قراءات غير متكافئة عند المروحة والأطراف إلى نتيجة تسرب معتمدة دون توضيح.

وجد بحث مختبر بركلي لعام ٢٠٠٣ في مبنى تجاري أن إضافة تسرب بالمجاري رفعت قدرة المروحة في التكوين المختبَر. هذا دليل على آلية استهلاك الطاقة، وليس توقعاً قابلاً للنقل للتوفير أو الاسترداد المالي في مبنى بإيران. [5]

في التجربة الأولية، تابع النطاق المخطط مقابل المختبَر بصورة صالحة، والقبول من الاختبار الأول بمعايير ثابتة، والفشل المتكرر بحسب الوصلة، والزمن حتى التحقق من الإصلاح. اذكر المقام والعمل المستبعد. وتابع منفصلاً الأطراف التي تحقق التدفق المحدد وبنود التشغيل التجريبي المفتوحة. لا تجعل تقليص مجموعة الاختبار أو تغيير المعيار يبدو تحسناً.

إذا أراد المالك دراسة للطاقة، فاتفق على ظروف تشغيل قابلة للمقارنة والقياس وخط الأساس قبل إطلاق ادعاء. استخدم عروض الأسعار الفعلية والجهد المقاس للمقارنة التجارية، بما في ذلك الوصول وإعادة الاختبار. احفظ مخططات الحدود والنتائج الأولى والإصلاحات والإعدادات النهائية في حزمة قابلة للبحث لدى المالك، مع تعليمات بالفارسية ونسخة دون اتصال.

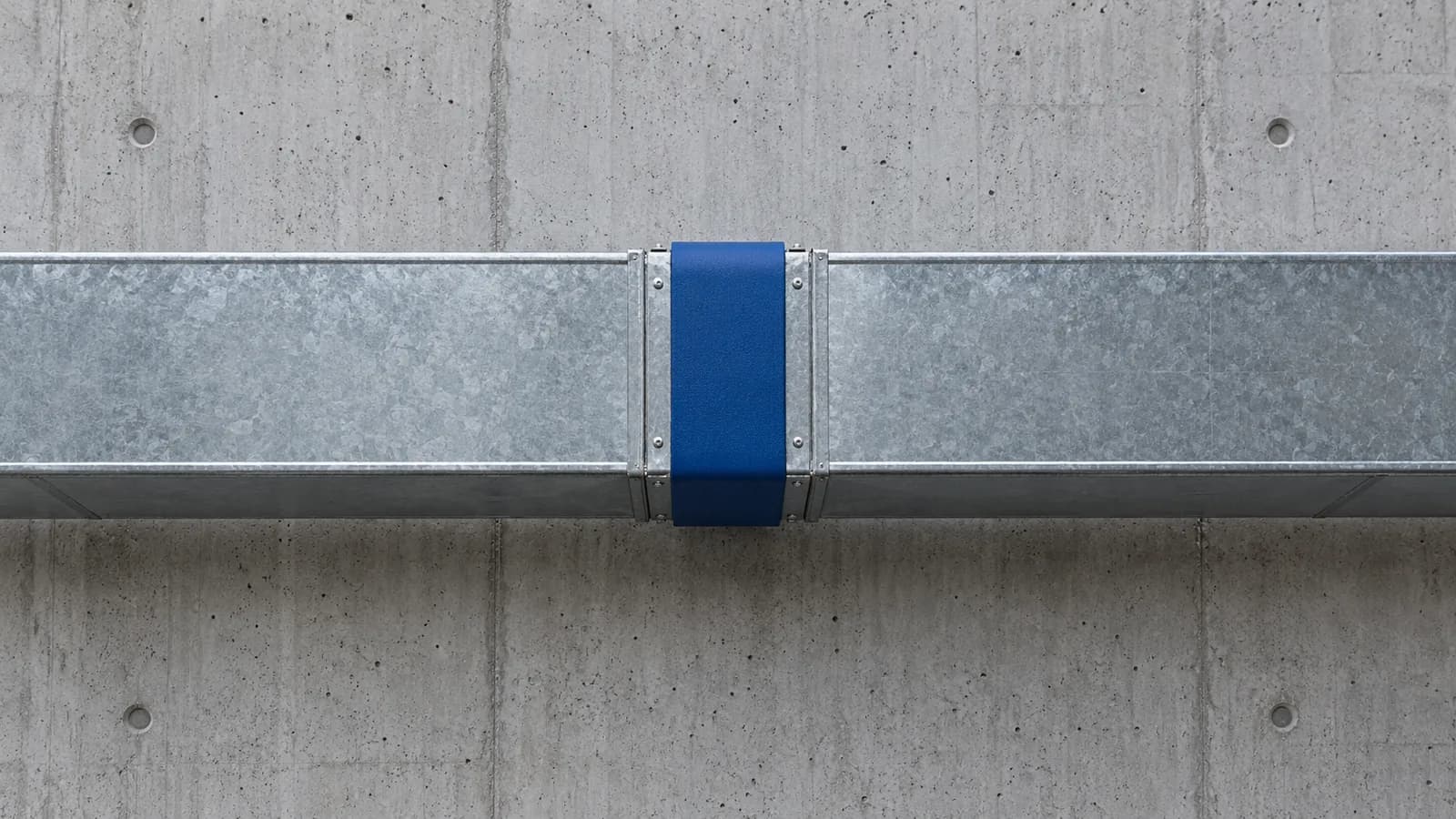

راجع الأدلة بعد أعمال التشطيب أو استبدال المعدات أو تغيير مسار الهواء. النتيجة المفيدة منظومة يستطيع شخص غير مركّبها الأول شرح نطاق اختبارها والتزاماتها المتبقية. تتحكم في القبول متطلبات إيران المنطبقة والعقود وظروف الموقع وتعليمات المنتج والمراجعة الهندسية المحلية المختصة. الشريط الأزرق في الغلاف علامة تحريرية، وليس تفصيلاً معتمداً للإحكام.
