خاکریز مهندسی: نتیجه تراکم را از هویت خاک جدا نکنید
درصد تراکم بدون مرجع درست خاک و محل مشخص میتواند گمراهکننده باشد. پذیرش را بر هویت مصالح، رطوبت، مرز لایه و شواهدی بنا کنید که پس از اجرای لایه بعد هم قابلردیابی بماند.
از خاک، مرجع و محدوده پذیرش شروع کنید
ASTM D698 آزمایش تراکم آزمایشگاهی را به شرایط چگالی و رطوبت موردنیاز خاکریز مهندسی مرتبط میکند. دامنه عمومی آن رابطه رطوبت و وزن واحد حجم خشک را تحت انرژی استاندارد مشخص توضیح میدهد؛ نه یک چگالی حداکثر که برای هر نوع خاک معتبر باشد. [1]
پیشنهاد اولبریشکو این است که پیش از شروع عملیات خاکی، برنامه پذیرش لایهبهلایه تدوین شود. کارکرد خاکریز، مصالح تأییدشده، سطح زیرین، مرز لایهها و مسئول صدور مجوز مرحله بعد را مشخص کنید. مهندس ژئوتکنیک باید آزمایش مرجع، تراکم لازم، محدوده رطوبت و کنترلهای عملکردی تکمیلی را تعیین کند. این الزامات را کنار هم نگه دارید؛ درصد تراکم بهتنهایی دستور کار کاملی نیست.
واحد پذیرش را محدودهای روی نقشه از یک لایه، با هویت مشخص مصالح و بازه زمانی اجرای معلوم تعریف کنید. برای آن شناسه یکتا و محدوده تراز در نظر بگیرید. توافق کنید که تغییر منبع، ماهیت خاک یا شرایط پخش چگونه این محدوده را تفکیک میکند. پیش از دریافت نتایج، برنامه نمونهبرداری و قاعده تصمیمگیری درباره شواهد مرزی، ناقص یا متناقض را ثبت کنید.
در پروژهای در ایران، دسترسی واقعی به آزمایشگاه، زمان حمل نمونه، ماشینآلات مناسب تراکم، تأمین آب و پوشش بازرسی شیفتها را بررسی کنید. محدودههای کمدسترسی کنار سازهها و تأسیسات را نیز در بازبینی روش اجرا بگنجانید. روش آزمایش یا برنامه زمانی را به امکاناتی وابسته نکنید که هیچکس تأمینشان را نپذیرفته است. الزامات دال متکی بر زمین، راه و خاکریزی پشت سازه را جدا نگه دارید.
منحنی آزمایشگاهی دیروز را به خاک متفاوت تعمیم ندهید
ASTM D1557 از انرژی تراکم اصلاحشده استفاده میکند که عموماً چگالی خشک حداکثر و رطوبت بهینه متفاوتی نسبت به D698 میدهد. راهنمای عمومی آن، دانههای درشتتر از محدوده آزمایش و خردشدن ذرات را نیز از مشکلات احتمالی کنترل تراکمِ معرف مصالح میداند. [2]
هر گزارش آزمایشگاه باید نمونه، منبع یا دپوی مصالح، تاریخ نمونهبرداری، شرح مصالح، روش و ویرایش استاندارد، رویه مربوط، منحنی رطوبت–چگالی و مقادیر مرجع را مشخص کند. از آزمایشگاه توضیح تناسب روش و اصلاحات مجاز را بخواهید. گزارش را به واحد پذیرش کارگاه پیوند دهید؛ درج صرف نام پروژه، هویت نمونه و محل مصرف را به اندازه کافی روشن نمیکند.
مرجع تعیینشده برای همان مصالح و همان کاربرد را به کار ببرید. انرژی استاندارد و اصلاحشده را جابهجا نکنید، مرجعی را که نتیجه کارگاه را قبول نشان میدهد انتخاب نکنید و تبدیل عمومی میان آنها فرض نگیرید. اگر آزمایش مشخصشده با دانهبندی یا رفتار واقعی مصالح سازگار نیست، پیش از پخش، روش کنترل را به مهندس ژئوتکنیک ارجاع دهید. ضریب اصلاح کارگاهی ابداع نکنید.
هنگام تحویل و پخش، هویت تأییدشده را با مصالح مصرفی تطبیق دهید. تغییر دانهبندی، اختلاط دپوها، آلودگی یا منبع قرض جدید را برای بازبینی و نمونهبرداری مجدد لازم گزارش کنید. مرجع قبلی را حفظ و محدودههای تحت تأثیر را مشخص کنید. نتیجه آزمایشگاهی جدید باید به تصمیم مهندسی قابلردیابی منجر شود، نه بازنویسی بیسروصدای سابقه پذیرش کارهای قبلی.
روش پخش و تراکم را در محدودهای معرف بیازمایید
راهنمای عملیات خاکی کَلترنس، تناوب بازرسی را به یکنواختی مصالح و اجرا مرتبط میکند و برای کار ناهمگن یا نتایج مرزی توجه بیشتری میخواهد. خشککردن مصالح بیشازحد مرطوب و کنترل سفتی و پایداری خاکریز حاصل نیز در آن مطرح است. [3]
پیش از اجرای تکراری، یک محدوده آزمایشی معرف کار را با پیمانکار، مهندس ژئوتکنیک و گروه آزمایش توافق کنید. مصالح واقعی، بستر زیرین، ضخامت لایه شل و متراکم، تجهیزات، الگوی حرکت، تنظیم رطوبت و نتایج را ثبت کنید. هدف، دستیابی به روش اجرایی عملی در چارچوب طرح است؛ نه آسانترکردن معیار پذیرش پس از مشاهده نتیجه نامطلوب.
از پیمانکار بخواهید روش توزیع و اختلاط آب، رسیدگی به مصالح بیشازحد خیس و کنترل وضعیت پیش از تراکم را پیشنهاد کند. در جبهه گرم یا بادخیز، کنترلها را با مشاهدات واقعی خشکشدن هماهنگ کنید؛ پس از بارندگی یا ورود آب، محدوده درگیر را دوباره ارزیابی کنید. اینها پرسشهای مختص کارگاهاند، نه فرض یک اقلیم واحد برای سراسر ایران.
لبههای محصور، تقاطع تأسیسات و تغییر تراز را جدا بررسی کنید؛ الگوی غلتکزنی فضای باز را عیناً به آنها تعمیم ندهید. برای دسترسی تجهیزات، ارتعاش و بارگذاری نزدیک سازه یا تأسیسات مدفون تأیید بگیرید. تناوب الزامی آزمایش را حفظ و در صورت تغییرپذیری، طبق برنامه مصوب کنترل را بیشتر کنید. موفقیت قطعه آزمایشی مجوز تغییر بدون نظارتِ ضخامت، تجهیزات یا مصالح نیست.
هر نتیجه کارگاهی باید بازتولیدپذیر و مناسب مصالح باشد
ASTM D6938 اندازهگیری هستهای چگالی و رطوبت درجا را با فرضهایی درباره همگنی مصالح توضیح میدهد. دامنه عمومی آن شن تمیز و سنگ شکسته تمیز را بهدلیل اثر احتمالی حفرههای سطحی بر اندازهگیری مستثنا میکند. این روش برای هر مصالحی مناسب نیست. [4]
متخصص آزمایش باید روش مناسب و تأییدشده، کنترلهای دستگاه، عمق نمونهبرداری، تعیین رطوبت و نحوه رسیدگی به محدودیت مصالح را انتخاب کند. اگر دستگاه هستهای پیشنهاد میشود، حضور افراد دارای صلاحیت و مجوز و تأیید ترتیبات ایمنی و مقررات مربوط را مطالبه کنید. این یادداشت دستور بهرهبرداری یا بیان مقررات مجوزدهی ایران نیست. اگر خدمت پیشنهادی قابلتأمین نیست، جایگزین مناسب را توافق کنید.
برای هر نتیجه، شناسه واحد پذیرش و آزمایش، مختصات یا ارجاع نقشه، تراز، عمق، تاریخ، اپراتور، دستگاه و روش، رطوبت، چگالی تر و خشک حسب مورد، گزارش مرجع و نتیجه محاسبهشده پذیرش را نگه دارید. واحدها و اصلاحات را بنویسید. داده اصلی باید برای بازتولید تصمیم توسط بازبینِ صلاحیتدار دیگری کافی باشد؛ برچسب سبز «قبول» بهتنهایی کفایت نمیکند.
محلها را مطابق برنامه نمونهبرداری انتخاب کنید، نه فقط جایی که آزمایش آسانتر به نظر میرسد. نقاط غیرقابلدسترسی و روش مصوب رسیدگی به آنها را ثبت کنید. آزمایشهای معرفِ پذیرش را از آزمایشهای هدفمندِ عیبیابی جدا نگه دارید و تلاشهای ناموفق را حذف نکنید. دستگاه را اطراف نقطه مردود آنقدر جابهجا نکنید تا یک قرائت مطلوب جای سابقه اصلی را بگیرد.
پیش از لایه بعد، محدوده مردود یا ناپایدار را تعیین تکلیف کنید
راهنمای اجرایی FHWA میان کنترل چگالی و اثبات عملکرد مهندسی تفاوت میگذارد. طبق آن، عبور بار آزمایشی میتواند نواحی تسلیمشونده را حتی پس از تأمین معیار چگالی آشکار کند؛ روند رطوبت نیز برای تشخیص علت مشکلات تراکم مفید است. [5]
اگر نتیجه مردود شد، محدوده تحت تأثیر را متوقف کنید و همراه مهندس مسئول، هویت مصالح، مرجع آزمایشگاهی، رطوبت، اعتبار اندازهگیری، ضخامت لایه و وضعیت بستر را بازبینی کنید. پیش از انتخاب اصلاح، گستره مشکل را تعیین کنید. واکنش خودکار، افزایش عبور غلتک نباشد و معیار را برای هماهنگشدن با نتیجه موجود کاهش ندهید.
اگر مهندس عبور بار آزمایشی یا کنترل عملکردی دیگری میخواهد، برنامه مصوبِ مخصوص همان کار را برای بار، مسیر، مشاهده و پذیرش بگیرید. پیش از ورود تجهیزات، محدودیت سازه، تأسیسات و دسترسی را کنترل کنید. نتیجه چگالیِ قبول، ناپایداری قابلمشاهده را منتفی نمیکند؛ برداشت چشمی نیز جای اندازهگیری الزامی نیست. شواهد متعارض را ارجاع دهید و تا ثبت تعیین تکلیف، محدوده را متوقف نگه دارید.
پس از اصلاح مصوب، در محدوده توافقشده آزمایش مجدد انجام دهید و شکست اولیه، اقدام اصلاحی و تأیید آن را کنار هم حفظ کنید. مردودی معتبر را از آزمایش نامعتبر جدا کنید؛ هر دو نیازمند خاتمه مستندند، اما الزاماً راهحل یکسان ندارند. کار پذیرفتهشده و در معرض را پس از آسیب، تردد کنترلنشده یا تغییر مهم شرایط، پیش از پوشاندن دوباره بررسی کنید. مسئول مجوز مجدد را ثبت کنید.
نقشه پذیرش تحویل دهید، نه پوشهای از نتایج قبولِ بیارتباط
دفتر ثبت مختصر فارسی برای لایهها داشته باشید؛ یک نسخه آفلاین نزد کارفرما و یک نسخه دیجیتال کنترلشده. هر واحد روی نقشه را به منبع مصالح، مرجع آزمایشگاه، نتایج کارگاه، بازرسیها، انحرافها و مجوز امضاشده پیوند دهید. محدوده پذیرفته، متوقف و آزمایشنشده را جدا نشان دهید. عکس میتواند در شناسایی محل کمک کند، اما نباید شاهد خاصیت اندازهگیریشدهای تلقی شود که نشان نمیدهد.
سهم واحدهای برنامهریزیشده با شواهد کامل و معتبر پذیرش، پذیرش در ارائه نخست، سن مردودیهای باز و کار پوشاندهشده بدون مجوز را بسنجید. مخرج شاخصها را تعریف و نتایج مردود را حفظ کنید تا ارقام با حذف آنها بهتر نشوند. عدم تطابق مرجع و زمان صدور گزارش را جدا ثبت کنید؛ اینها مشخص میکنند گلوگاه در کنترل مصالح، اجرا، آزمایش یا صدور مجوز است.
مسئولیت دسترسی نمونهبرداری، حضور آزمایشگاه، تصمیمهای انتظار، اصلاح و آزمایش مجدد را در قرارداد و برنامه زمانبندی بگنجانید. برای بررسی هزینه از پیشنهاد قیمت واقعی پروژه و کارِ ثبتشده دوبارهکاری استفاده کنید؛ صرفهجویی عددی وعده ندهید. از یک محدوده خاکریزی مهم شروع کنید و وقتی گروه توانست سابقه کامل پذیرش یک لایه را بازیابی و توضیح دهد، سامانه ثبت را گسترش دهید.
الزامات قابلاعمال ایران، قرارداد، طرح ژئوتکنیک، شرایط کارگاه و بررسی متخصص محلی، روش و حدود نهایی را تعیین میکنند. این مقاله درصد تراکم، تلرانس رطوبت، ضخامت لایه یا تناوب آزمایش عمومی تجویز نمیکند. نتیجه موردنظر محدودتر و قابلراستیآزمایی است: لایه بعد روی محدودهای مشخص اجرا شود که پذیرش آن همچنان به خاک درست، شواهد درست و مرجع صاحباختیار قابلردیابی باشد.
منابع و مطالعه بیشتر
پیوندهای زیر منابع اصلی برای ادعاها و چارچوبهای این یادداشتاند.
- 1. ASTM D698-12(2021) — Standard-effort laboratory compaction (public scope and significance)
ASTM International
- 2. ASTM D1557-12(2021) — Modified-effort laboratory compaction (public scope and significance)
ASTM International
- 3. Construction Manual, Section 4-19 — Earthwork, especially 4-1903E Compaction
California Department of Transportation (Caltrans)
- 4. ASTM D6938-23 — In-place density and water content by nuclear methods (public scope and significance)
ASTM International
- 5. Geotechnical Aspects of Pavements, Chapter 8 — Construction and quality control
US Federal Highway Administration

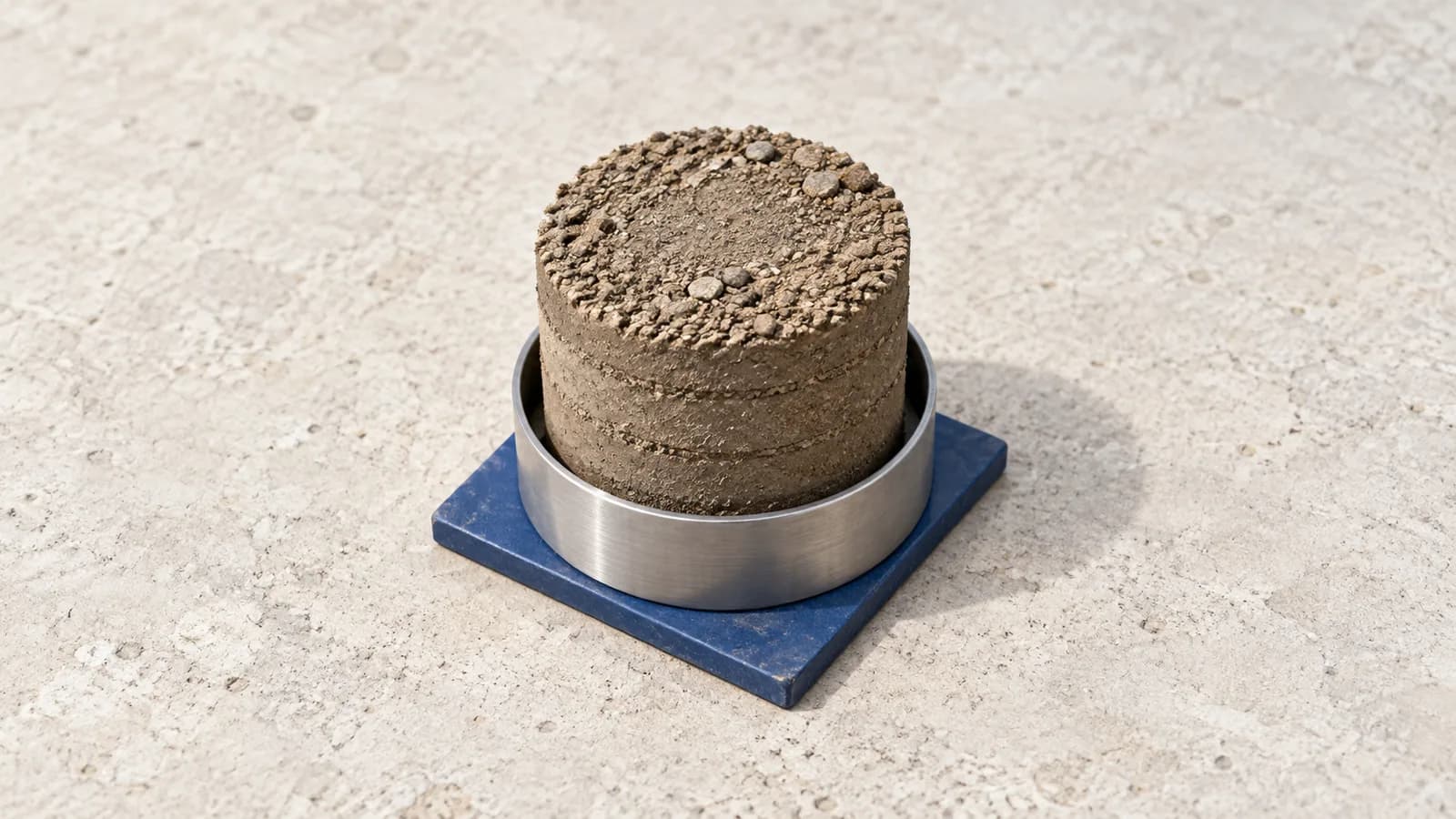

منابع در ۲۴ سپتامبر ۲۰۲۶ بررسی شدند. ارجاعات ASTM به دامنه و توضیحات کاربرد عمومی متکیاند، نه متن کامل روشهای دارای مجوز. راهنمای نهادهای آمریکایی اصول قابلانتقال ارائه میکند، نه الزامات ایران. توصیههای اجرایی بدون ارجاع، تحلیل اولبریشکو هستند. روشها، حدود و ترتیبات ایمنی پروژه باید به تأیید مهندس مسئول محلی برسند؛ تصویر، ماکت مفهومی است و آرایش آزمایش را نشان نمیدهد.
