Model Uyar; Yapı Uymayabilir: Her Saha Dışı Arayüze Tolerans Kapısı Koyun

Singapur Yapı ve İnşaat Kurumu DfMA'yı; yapımın kontrollü bir ortamda saha dışında üretilmek ve sahada monte edilmek üzere tasarlanması olarak tanımlar. Yaklaşım prekast, hacimsel modül, MEP ve çelik sistemleri kapsar. Bu geçiş fabrika içindeki kontrolü iyileştirebilir; ancak bitmiş ürün yine farklı süreçlerle üretilen yerinde beton, duvar, taşıyıcı sistem, tesisat ve ölçme kontrolüne bağlanacaktır. [1]

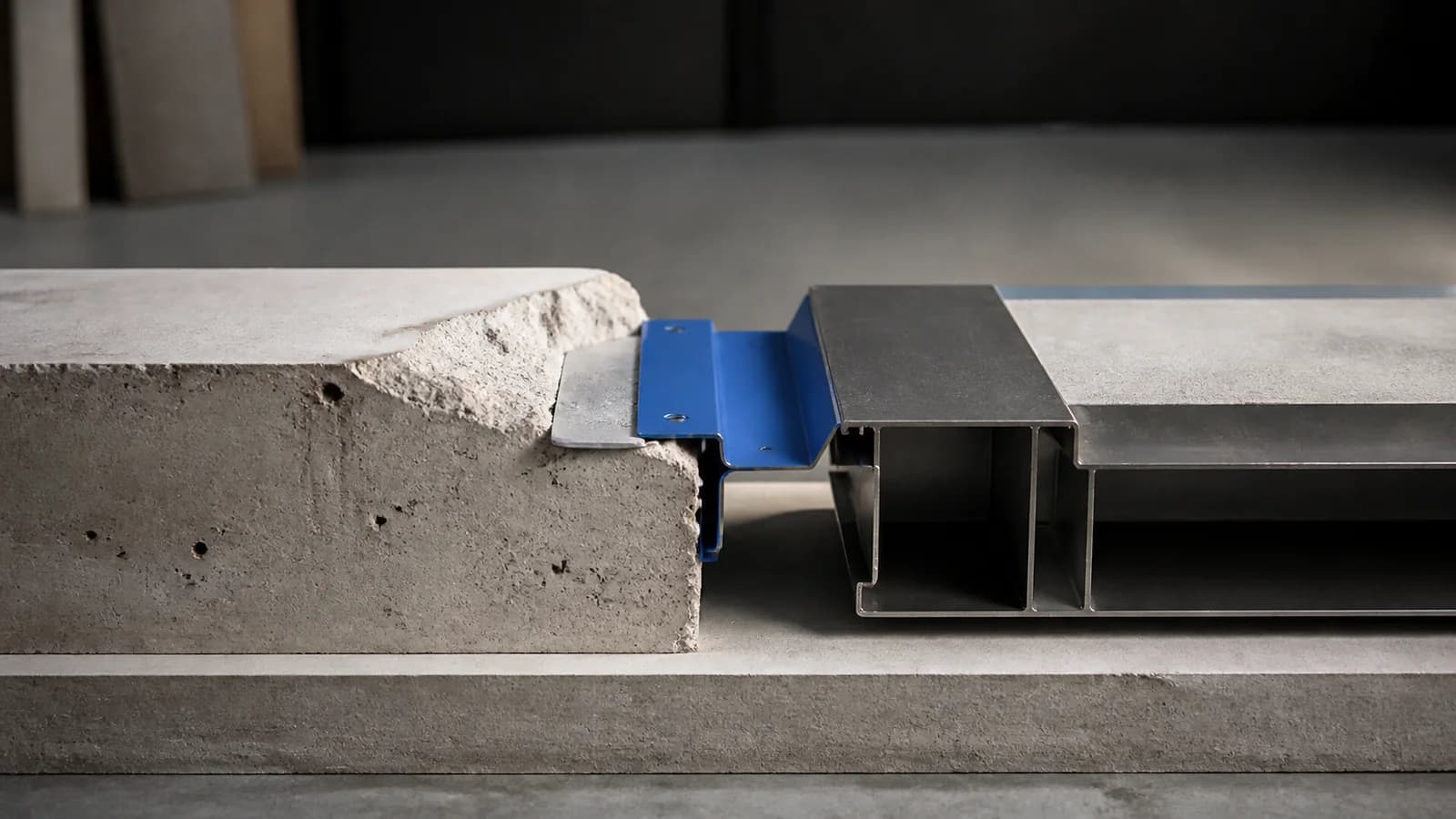

OlbrichCo analizi: değerli kontrol birimi modül değil, arayüzdür. Milimetre hassasiyetindeki bir askı şafttan geçmeyebilir; üretim toleransındaki bir prekast panel gömülü plakayı kaçırabilir; bir cephe kaseti geometrik olarak otururken hareket, drenaj veya yangın sürekliliğini kaybedebilir. Birleşik model çakışmasız diye seri üretimi serbest bırakmayın. Ancak tüm tolerans zinciri uygulanabilir bir uyum gösterdiğinde serbest bırakın.

ISO 3443-4, bileşik düzenlerde sapmaları öngörme ve düzenin işlevsel gereklerini karşılaması için toleransları bileşenlere dağıtma ilkeleri sunar. ACI tolerans uyumluluğu kılavuzu aynı sorunu somutlaştırır: gömülü parçalar, açıklıklar, kaplama, dolgu duvar, merdiven ve bitişler kendi kurallarında kabul edilebilirken arayüzleri uyumsuz kalabilir. Kılavuz erken koordinasyonu önerir ve projeye aktarılacak hükümlerin sözleşmede zorunlu dille yeniden yazılmasını ister. [2][4]

Korunacak işlevle başlayın: mesnet, cıvata kavraması, kaynak erişimi, mastik geometrisi, drenaj, yangın durdurma, akustik ayırma, yalıtım sürekliliği, bakım, değiştirilebilirlik ve güvenli montaj. Ardından tasarım geometrisi, ana yapı, imalat, montaj, ölçüm belirsizliği, hareket ve ayar düzeneği arasında işaretli bir bütçe dağıtın. En olumsuz toplam muhafazakârdır; istatistiksel birleşim yetkin gerekçe ve uygun süreç verisi ister. İmkânsız toplamı “ölçüler sahada doğrulanacaktır” notunun arkasına saklamayın.

ISO 4463-1 saha ölçümünü kontrollü bir sıra olarak ele alır: ana çerçeveyi kurmak, referans doğrularını belirlemek, bunları katlara taşımak, konum noktalarını aplike etmek ve tanımlı yöntem ve kabul ölçütleriyle nivelman yapmak. ANSI/AISC 303-22 de imalat ve montaj toleranslarını sözleşmesel çerçeveye yerleştirir; tasarım kavramının gerektirdiği ek toleransların sözleşme belgelerinde tanımlanmasını ister. Kaynağı belli olmayan koordinat serbest bırakma dayanağı değildir. [3][6]

İmalat serbest bırakma kaydı; ölçme kontrolünü, koordinat sistemini, birimleri, aks ve kot kuralını, çizim ve model revizyonunu, ölçüm tarihini, cihazı, kalibrasyon durumunu, etkiliyse hava koşulunu, operatörü, ham kaydı, dönüşümü ve onayı belirtmelidir. Yararlı olduğunda Farsça saha açıklamasını kararlı eleman kimliğinin yanında tutun; bağlantı zayıfsa kontrollü çevrimdışı kayıt yetkili olsun. Hareket, hasar, kat aktarımı, yapısal yükleme veya ağ değişiminden sonra kontrolü yeniden kurup doğrulayın; referans uyumluluğu kanıtlanmadan nokta kümelerini birleştirmeyin.

ISO 3443-8, boyutsal kalite kontrol prosedürlerini inşaat işine uygular ve ilgili yöntemlerle kararlaştırılmış hususların proje taraflarınca anlaşılmasını ister. PCI'nin ANSI akreditasyonlu uzlaşı süreciyle geliştirilen PCI 135-25, artık üretim ve yapı aşamalarında prekast toleransları için güncel bir şartname sunar ve MNL 135'teki tolerans hükümlerinin yerini alır. Her ikisi de gayriresmî nokta kontrollerinden tanımlı bir kabul kaydına yönelir. [5][9]

Serbest bırakma örneğini sonuç ve tekrar düzeyine göre seçin. Uzun üretim serisinden önce ilk tamamlanan bölgelerde gerçek gömülü parçaları, döşeme kenarlarını, açıklıkları, şaftları, mesnet yüzeylerini ve tesisat bağlantılarını ölçün. Nokta bulutunu veya dosyasını yalnız nominal geometriyle değil, arayüz çizelgesiyle karşılaştırın. Aykırıyı karantinaya alın, ölçümü doğrulayın; ana yapıyı onarmak, üretilen parçayı onaylı tasarım sınırında değiştirmek veya sistemi revize etmek arasında karar verin. Tüm parçalar üretildikten sonraki tarama risk belgesidir, risk kontrolü değil. [2][3]

ACI PRC-117.1-14 betonun diğer sistemlerle buluştuğu yerde uyumluluğa odaklanırken PCI 135-25 prekast üretim ve montaj toleranslarını ayırır. AISC 303-22 de çelik imalat ve montaj gereklerini ayrı ele alır. Aktarılabilir ilke şudur: her bileşenin uygunluğu, monte edilmiş arayüzün uygunluğunu kendiliğinden kanıtlamaz; bağlantı geometrisi ile sorumluluk standartlar ve meslekler arasında köprü kurmalıdır. [4][5][6]

Kontrollü bir ayar zarfı detaylandırın: yuvalı delik, şim, tesviye düzeneği, kapatma betonu, manşon, kuplör, mastik derzi veya değiştirilebilir geçiş parçası; yalnız yapısal, sismik, yorulma, korozyon, yangın, su, akustik ve bakım sonuçları tasarlandığında. İzinli birleşimleri, kenar mesafesini, mesnedi, sıkma veya kaynak sırasını, denetimi ve kalıcı kapatmayı belirtin. İran projesinde gerçekçi yerel malzemeleri ve onaylı alternatifi fabrika serbest bırakmasından önce yeterli kılın; bulunmayan özel bağlantı hassas paketi saha doğaçlamasına dönüştürebilir.

ISO 7817-1:2024 BIM alışverişlerinde gerekli bilgi ayrıntısı ve kapsamını belirtme yöntemi kurar. buildingSMART IDS 1.0 seçili bilgi gereklerini insan ve makine tarafından okunur hale getirir ve gereken verinin teslimini otomatik kontrol etmeyi destekler. Bu araçlar bir nesnede datum, durum, tolerans sınıfı veya ölçüm referansı bulunduğunu doğrulayabilir; betonu ölçmez, cihaz belirsizliğini geçerli kılmaz ve iki fiziksel parçanın monte olacağını kanıtlamaz. [7][8]

Aşırı büyük model istemek yerine küçük ve açık bir alışveriş kurun. Her kontrollü arayüz için kararlı kimlik, revizyon ve durum; nominal geometri; tolerans ve ayar alanları; ana yapı ölçüm referansı; sapma sonucu; serbest bırakma kararı; onaylı kabul sapması ve kurulu doğrulama isteyin. Veriyi uygun yerde otomatik doğrulayın, sonra imzalı ölçüm ve karar kaydını tek bir satıcı platformunun dışında saklayın. Model, saha ekibini çevrimdışı da kullanabileceği kanıta götürmeli; bilinmeyen dayanağı örten yeşil renge değil.

Sonucu yüksek, tekrarlı bir sınır seçin: temel üstü prekast mesnedi, cephe ankraj hattı, çelik-beton gömülü parçası, prefabrik kolon, banyo modülü veya MEP raf bağlantısı. Bir çevrimde tolerans bütçesini kurun, ölçme kontrolünü doğrulayın, ana yapıyı ölçün, temsilî birim üretin, tam kaldırma ve bağlantı sırasını deneyin, sapmaları kapatın ve son durumu kaydedin. Revizyon ve alternatif yollarını üretim hacmi esnekliği kaldırmadan sınamak için bir datum değişimi ve bulunmayan bir parça senaryosu ekleyin.

Üç puan kartı kullanın. Geometri: ayrılmış banttaki ana yapı noktaları, geçen ölçüm kontrolleri, tüketilen ayar ve kalan hareket kapasitesi. Akış: ilk seferde uyum oranı, sonradan geçersiz olan imalat serbest bırakmaları, saha değişiklikleri, kabul sapması yaşı ve ölçümden karara süre. Sonuç: bağlantı kabulü, açık yapısal veya kabuk sapması, oturtma hasarı, tekrarlanabilir montaj süresi ve eksiksiz as-built kanıt. Paydaları ve arayüz ailelerini verin; ortalama, yeniden işin çoğunu üreten tek tekrarlı detayı saklayabilir.

Yalnız proje koordinat dayanağını yeniden üretebildiğinde, olumsuz tolerans birleşimlerini öngörebildiğinde, tasarlanmış ayarı tedarik edebildiğinde ve güvensiz kuvvet ya da belgesiz değişiklik olmadan monte edebildiğinde ölçekleyin. Yabancı standartlar İran projesinin sınırlarını belirlemez. Nihai serbest bırakma ve kabul; imzalı sözleşme, geçerli İran gerekleri, gerçek malzeme, taşıma ve kaldırma koşulları ile sorumlu yapı, deprem, kabuk, MEP, yangın, ölçme, imalat ve yapım uzmanlarının incelemesine bağlıdır.
