Sonradan Yerleştirilen Ankrajlar: Kullanımdan Yükleme İznine

Sonradan yerleştirilen ankrajı, bir kutu dişli çubuk olarak değil, uygulama geçmişi bulunan tasarlanmış bir bağlantı olarak ele alın. OlbrichCo üç ayrı karar öneriyor: Seçilen sistem kullanım yerine uygun mu, saha bunu tarif edildiği şekilde uygulayabilir mi ve tamamlanan bağlantı yüklemeye açılabilir mi? Tek bir imza, bu üç sorunun da yanıtı olarak sessizce kabul edilmemeli.

ACI CODE-355.4-24, yapıştırmalı ankrajların sürekli ve deprem yükleri, sıcaklık ve çatlaklı beton gibi koşullardaki yeterlilik değerlendirmesini kapsar. ACI CODE-355.2-24 ise mekanik ankrajları statik ve deprem etkileri bakımından ele alır. Bunlar yeterlilik değerlendirme çerçeveleridir; birbirinin yerine kullanılabilecek ürün onayları değildir. [1][2]

İran’daki bir projede sorumlu yapı mühendisinden gerçek mesnetlere bağlı bir ankraj çizelgesi isteyin: ekipman tabanları, cephe konsolları, çelik bağlantılar veya tesisat askıları. Yük durumlarını, mevcut betonu, geometriyi, çevresel koşulları ve esas alınan tasarım yaklaşımını kaydedin. Donatı kenetlenmesi sağlayan bağlantıları ayrıca tasarlanmadıkça bu sürecin dışında tutun; benzer görünen delik, aynı kullanım anlamına gelmez.

Alternatif ürün tekliflerinden önce bunları kimin değerlendireceğini ve iş programına etkilerinin sözleşmede nasıl fiyatlandırılacağını kararlaştırın. Tam ürün tanımı, güncel değerlendirme belgesi, izin verilen montaj koşulları ve üretici talimatlarını birlikte isteyin. Broşürdeki dayanım değerini ankraj grubunun tasarımı olarak kabul etmeyin. Teslim edilecek ürün ve kullanım için kanıt yoksa satın almayı bekletin veya mühendislik değerlendirmesi yapılmış bir alternatif geliştirin.

Çizelgedeki her satırın yanına kısa bir uygulama föyü koyun. Tasarımcının beton dayanımını ve durumunu, çatlak kabulünü, kenar mesafelerini, ankraj aralıklarını, eleman kalınlığını, etkili gömme derinliğini ve bağlanan parçanın geometrisini belirlemesini isteyin. Sürekli, deprem veya diğer ilgili etkileri açıkça yazın. Bilinmeyenleri çözülmemiş olarak işaretleyin; boş alanlar montajcıya ulaştığında iyimser varsayımlara dönüşmesin.

Yenileme işlerinde mevcut eleman ve delme bölgesi için kapsamı belirli bir inceleme yaptırın. Donatı, öngerme elemanları ve gömülü tesisatın nasıl belirleneceğini, kalan belirsizliği ve delme iznini kimin vereceğini kararlaştırın. Delik bir engele rastlarsa o noktadaki işi durdurun. Deliği taşımak, donatı kesmek veya gömme derinliğini azaltmak, uygulama sonrası eklenen bir kroki değil, tasarım kararı gerektirir.

İklimi şehir genelindeki bir varsayım yerine ölçülen bir girdiye dönüştürün. Seçilen sistemin izin verilen depolama, montaj ve kullanım koşullarını isteyin. Ekibin talimatlarda istenen sıcaklıkları ve delik koşullarını nasıl kaydedeceğini planlayın. Gölgeli iç döşeme, güneşe açık çatı ve nemli bodrum, aynı kartuş kullanılıyor diye incelenmemiş tek bir yöntemle ele alınmamalı.

Satın almadan önce yerel destek zincirini kontrol edin: belirtilen delme sistemi, temizleme aksesuarları, tabanca, karıştırma elemanları, çelik parçalar ve kontrol cihazları gerçekten temin edilip bakımlı tutulabilir mi? Önerilen takım ile uygulamalı gösterim isteyin. Bu, projeye özel tedarik kontrolüdür; ülke genelindeki bulunabilirliğe ilişkin iddia veya marka tavsiyesi değildir. Eksik bileşeni paketi onaylamadan önce yetkiliye taşıyın.

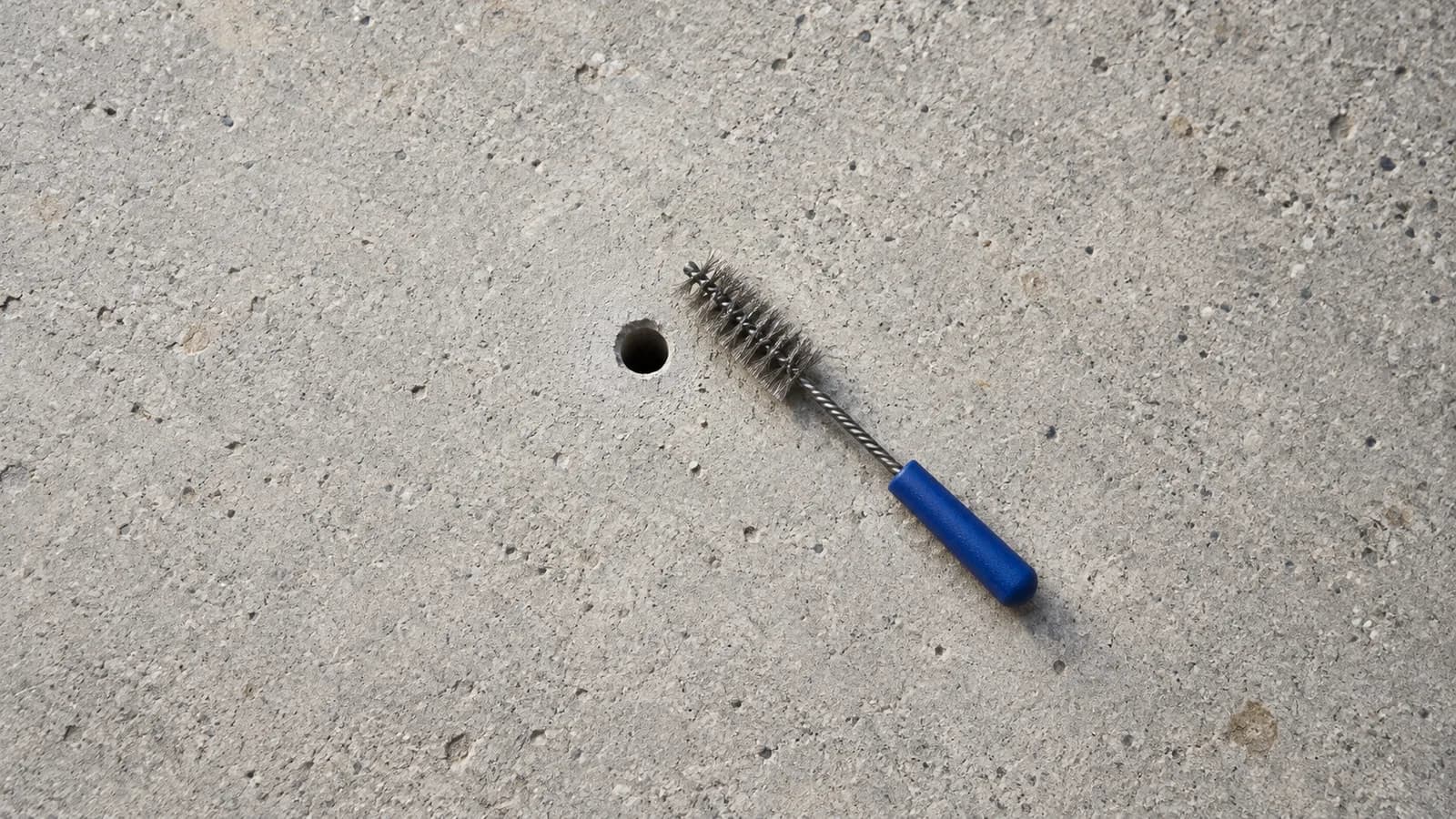

Hilti’nin teknik açıklaması, delik duvarının durumunun yapıştırmalı ankrajın aderansı için önemli olduğunu ve bu ankrajlarda sıcaklıktan etkilenen bir kür süresi gerektiğini belirtir. Gerçek delme, temizleme, enjeksiyon ve kür sırası için seçilen ürünün talimatlarını kullanın. [3]

Tekrarlı uygulamadan önce işi yapacak ekip, saha sorumlusu ve denetçiyle ilk montaj gösterimini düzenleyin. Belge revizyonlarını, ürün kimliğini ve son kullanma tarihini, depolama kayıtlarını, delik geometrisini, onaylı delme yöntemini, temizleme ekipmanını ve gerekli uygulama sırasını kontrol edin. Talimatların Farsça veya ekibin çalışma dilinde anlaşıldığını doğrulayın. Çevrilmiş iş kartı kontrollü asıl belgeye referans vermeli, onun yerine geçmemeli.

Tanıklık noktalarını bilgiler kaybolmadan önce yerleştirin: ankraj yerleştirilmeden önce delik ve delme kabulü, üzeri kapanmadan önce uygulama kayıtları, yüklemeden önce belirtilen kür veya yerleştirme işleminin tamamlanması. Montajcıdan tamamlanmanın çalışma alanında nasıl gösterildiğini açıklamasını isteyin. Bitmiş çubuğun fotoğrafı tek başına deliğin önceki durumunu veya bütün işlem sırasını belgelemez.

Yapıştırmalı sistemlerde korumalı bir kür aralığı ve seçilen talimatlarla kayıtlı koşullara göre açık bir yükleme izni zamanı planlayın. Bu süre boyunca diğer ekiplerin bağlantıyı oynatmasını veya yüklemesini önleyin. Mekanik sistemlerde ise belirtilen yerleştirme ve sıkma yöntemini doğrulayın. Torku, temizleme tekrar sayısını, kür süresini veya yeniden kullanım kuralını komşu bir üründen ödünç almayın.

AEFAC, montaj doğrulama amaçlı kanıt yükü testleri ile dayanımı belirlemeye yönelik testleri ayırır. Rehberi, kısa süreli kanıt testlerinin sünmeyi veya ürünün zemine uygunluğunu belirleyemeyeceğini vurgular; yapıştırmalı ankrajlarda testten önce belirtilen kür süresi tamamlanmalıdır. [4]

AEFAC ayrıca ankraj, taban malzemesi, montaj yöntemi veya uygulayıcı değişikliklerini ayrı test gruplarının sınırları olarak ele alır. Kanıt testi rehberinde yük seçimi sorumlu mühendise bırakılır ve başarısız sonuçların araştırılması istenir. [5]

Test gerekiyorsa test ekibi çağrılmadan önce mühendisten amacı, grubu, numune planını, test yükünü, süresini, kabul ölçütlerini, reaksiyon düzenini ve başarısızlık halinde yapılacakları yazılı vermesini isteyin. Kalibrasyon, güvenli çevreleme, erişim ve raporlama şartlarını ekleyin. Deplasmanın taşınan sistem için önemli olup olmadığını sorun. Testçiye yalnızca ankrajların bir yüzdesini söyleyip kalan kararları onun üretmesini beklemeyin.

Uygulama mevcut kanıtın kapsamı dışındaysa ek araştırma, uygun yeterliliğe sahip başka sistem ve mühendislik tasarımının yenilenmesi arasında karar verin. Daha fazla çekme testi otomatik çözüm değildir. Ödemeyi yalnızca başarılı test belgelerine bağlayan sözleşmelerden kaçının: başarısız ve yarıda kalanlar dahil tüm test girişimlerinin yerleriyle birlikte kaydını ve ilgili iş serbest bırakılmadan önce imzalı mühendislik kararını isteyin.

Mesnet konumunu onaylı detay, ürün ve parti, montajcı, tarih, yöntem revizyonu, gözlemler, kür veya yerleştirme kanıtı, muayene ve varsa test raporuyla ilişkilendiren tek kayıt tutun. Grup sınırlarını işe başlamadan belirleyin. Bir katın topluca onaylanması, vardiya ortasında ekip, ürün, delme yöntemi veya mevcut beton koşullarının değişmesini gizlememeli.

Saha bağlantısının belirsiz olduğu yerlerde basit çevrimdışı kayıtlar kullanın: numaralı kağıt föyler veya yerel form, işaretli konum çizimi ve aynı kimlikleri taşıyan fotoğraflar. Bunları işverenin elindeki ana kayda aktarıp uzlaştıracak bir kişiyi belirleyin. Belirsizliği dürüstçe kaydedin. Yerleştirme öncesi eksik gözlem, kontrol listesinin hafızadan geriye dönük doldurulmasına değil, ilgili grubun incelenmesine yol açmalı.

Bekleme noktalarını muayene planı ve iş programında kararlaştırın. Önerilen durumlar şunlardır: kullanım onaylandı; delmeye izin verildi; montaj kabul edildi; yüklemeye izin verildi. Her aşamayı kimin ilerletebileceğini ve izni kimin geri alabileceğini belirtin. Çözülmemiş bağlantının bekleme durumunu görünür tutun; sonraki ekibin bunu kaldırma işleminden sonra öğrenmesi yerine, geçici desteği sorumlu mühendisle koordine edin.

Test başarısız olduğunda veya talimatlardan sapıldığında ilgili grubu belirleyip bekletin, kanıtları koruyun ve mühendislik değerlendirmesi alın. Neden bilinmeden, biri geçene kadar değiştirilen ankrajları art arda test etmeyin. İzin verilen onarımı, değişen numune planını ve nihai kararı kaydedin. Sonraki ekipman değişikliği bağlantı talebini etkilediğinde aynı değişiklik incelemesini uygulayın.

Süreci, sonuçları önemli olan tekrarlı bir mesnet ailesinde pilot olarak uygulayın. Yaygınlaştırmadan önce tasarımcı, satın almacı, montajcı ve denetçiyle gerçek bir konumu inceleyin: onaylı ürünü tanımlayın, talimatları bulun, delme iznini gösterin, partiyi izleyin ve yükleme iznine ulaşın. Süreci diğer konumlarda kullanmadan önce eksiklerini giderin.

Delmeden önce uygulama kaydı tamamlanan konumların, kararlaştırılan aşamalarda gözlemlenen montajların ve tam kanıtla yüklemeye açılan bağlantıların oranını izleyin; onaysız değişiklikleri, eksik kayıtları, başarısız testleri ve mühendislik kararlarının kapanma süresini de kaydedin. Ürün, ekip ve mevcut malzeme koşuluna göre raporlayın. Proje hedeflerini pilottan önce koyun; ilk kolay elde edilen sonucu kabul eşiğine dönüştürmeyin.

Belgeleme, erişim, sarf malzemesi, koruma, muayene, test ve yeniden iş yapma için harcanan gerçek emeği ihale varsayımlarıyla karşılaştırın. Bunu vaat edilmiş yatırım getirisi değil, proje öğrenmesi olarak değerlendirin. Kayıtları sürdürmek aşırı zahmetliyse bağlantı kimliğini, kritik gözlemleri ve sorumlusu belli yükleme kararını koruyarak yinelenen veri girişini azaltın.

Teslim edilecek sonuç, bir sonraki sorumlu kişinin tasarım esasını, montajını ve yükleme iznini yeniden izleyebileceği bağlantıdır. Uygulanabilir İran gereklilikleri, sözleşme, seçilen ürün belgeleri, saha koşulları ve yetkin yerel mühendislik incelemesi nihai kararlarda belirleyicidir. Bu yazı evrensel ankraj boyutları, test yükleri, numune yüzdeleri veya yükleme izni vermez; bunlar gerçek iş için tanımlanmalıdır.
